Čo je vysoko čistý titán a jeho hlavné výhody？

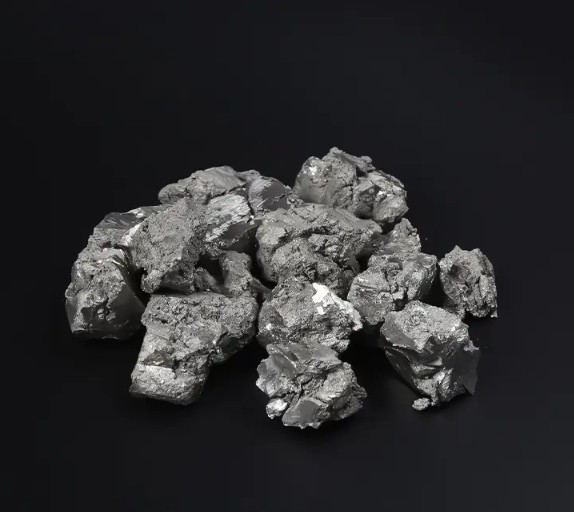

Vysoká čistota titán sa týka titánových kovových materiálov s čistotou 4N (99,99 %) a vyššie , s 5N triedou (99,999%) titánom s ultra vysokou čistotou, ktorý predstavuje súčasný štandard priemyselnej výroby. V porovnaní s bežným komerčne čistým titánom (čistota približne 99,5 %) má titán vysokej čistoty extrémne nízky obsah nečistôt, vďaka čomu je nenahraditeľný v špičkových oblastiach, ako sú polovodiče, letectvo a lekárske aplikácie.

Kľúčové ukazovatele výkonnosti

Hlavné výhody titánu vysokej čistoty sa odrážajú v troch rozmeroch:

• Ultra vysoká čistota : Vysoko čistý titán 5N má celkové nečistoty pod 10 ppm, čo spĺňa prísne požiadavky na polovodičové naprašovacie terče
• Silná odolnosť proti korózii : Zostáva stabilný v silných korozívnych médiách, ako je kyselina chlorovodíková a kyselina sírová, s ročnou mierou korózie pod 0,001 mm
• Vynikajúce mechanické vlastnosti : Pevnosť v ťahu dosahuje 345-550 MPa pri zachovaní nízkej hustoty 4,51 g/cm³

Prečo je vysoko čistý titán kritický pre pokročilú výrobu

V globálnej konkurencii pokročilej výroby čistota materiálu priamo určuje výkonnostný strop produktov. Napríklad pri výrobe polovodičových čipov môže zvýšenie čistoty naprašovacieho terča zo 4N na 5N zlepšiť výťažnosť čipu 15 % – 20 % , pretože stopové magnetické nečistoty ako železo a nikel interferujú s dráhami migrácie elektrónov.

Hnacie sily dopytu v odvetví

Strategická hodnota titánu vysokej čistoty pramení z nasledujúcich priemyselných trendov:

1. Polovodičové procesné uzly postupujúce na 3nm a nižšie, vyžadujúce zvýšenie cieľovej čistoty zo 4N na 5N-6N
2. Požiadavky na pomer ťahu a hmotnosti leteckého motora presahujúce 12:1, čo si vyžaduje zliatiny titánu vysokej čistoty na zníženie konštrukčnej hmotnosti
3. Aktualizácia štandardov lekárskych implantátov vyžadujúca obsah kyslíka v titánovom materiáli nižšie 500 str./min aby sa zabezpečila biokompatibilita

Priemyselná výroba titánu 5N triedy ultra vysokej čistoty

Priemyselná výroba titánu s ultra vysokou čistotou 5N je celosvetovou technickou výzvou. V súčasnosti len hŕstka spoločností na celom svete zvládla základnú technológiu s výrobnými procesmi integrujúcimi viaceré pokročilé techniky čistenia.

Hlavná cesta výrobného procesu

Hlavný výrobný proces využíva kombinovanie zloženej technológie elektrolytická rafinácia roztavenej soli a tavenie vákuovým elektrónovým lúčom :

• Elektrolytická rafinácia roztavenej soli : V systéme roztavenej soli pri 600-900 °C elektrolýza ionizuje a oddeľuje nečistoty ako kyslík, dusík a železo z titánovej huby, čím sa zvyšuje čistota z 2N na 4N
• Tavenie vákuovým elektrónovým lúčom (EBM) : V prostredí vysokého vákua 10⁻³Pa vysokoenergetické elektrónové lúče bombardujú titánové ingoty, čo spôsobuje, že nečistoty s nízkym bodom varu (ako je horčík a chlór) prchajú a ďalej sa čistia na stupeň 5N
• Zónová rafinácia : Pre špecifické požiadavky na ultra vysokú čistotu (6N-7N), viacnásobné zónové rafinačné prechody umožňujú konečné odstránenie stopových nečistôt

Kritické body kontroly kvality

Od obstarávania surovín až po dodanie produktu, systém kontroly kvality celého procesu zahŕňa tieto kľúčové prvky:

1. Predbežná kontrola spektra nečistôt surovej titánovej huby, ktorá zabezpečuje počiatočný obsah kyslíka nižšie 0,05 %
2. Monitorovanie efektívnosti prúdu počas elektrolýzy v reálnom čase, udržiavanie kolísania teploty elektrolytického článku v rozmedzí ±5°C
3. Online detekcia obsahu nečistôt pomocou röntgenovej fluorescenčnej spektroskopie (XRF) počas topenia elektrónovým lúčom
4. Kompletná analýza prvkov hotových produktov pomocou hmotnostnej spektrometrie s žiarovým výbojom (GDMS) s detekčnými limitmi na úrovni ppb

Priemyselné odvetvia poháňajú dopyt po vysokej čistote titán

Vysoká čistota titanium applications have expanded from traditional aerospace to strategic emerging industries such as semiconductors, medical devices, and new energy, forming a diversified market landscape.

Polovodiče a elektronické informácie

Pri výrobe čipov sa na nanášanie tenkých titánových filmov ako bariérových vrstiev a adhéznych vrstiev používajú vysoko čisté titánové naprašovacie terče. Keď sa veľkosť plátku zväčší z 8 palcov na 12 palcov, spotreba na jeden cieľ sa zvýši o viac ako 40 % . Titánové terče triedy 5N zaisťujú odpor tenkého filmu nižšie 50μΩ·cm spĺňajúce požiadavky na presnosť pre procesy pod 7 nm.

Letectvo a obrana

Vysoká čistota titanium alloys are used to manufacture aero-engine compressor blades and fuselage load-bearing structures. For a typical commercial aircraft, titanium alloy accounts for 9 % – 15 % konštrukčnej hmotnosti, pričom podiel vysoko čistých titánových komponentov sa z roka na rok zvyšuje. Jeho špecifická sila (sila/hustota) dosahuje 240 MPa·cm³/g , výrazne prekonáva hliníkové zliatiny a oceľ.

Zdravotnícke pomôcky a biomedicínske implantáty

Biokompatibilita titánu vysokej čistoty pramení z jeho hustého povrchového filmu oxidu TiO₂. Klinické údaje ukazujú, že bedrové protézy vyrobené z titánového materiálu triedy 5N majú 15-ročnú mieru prežitia presahujúcu 95 % , oveľa vyššia ako 85% sadzba pre bežné titánové materiály. Dobu osseointegrácie zubného implantátu možno skrátiť zo 6 mesiacov na 3-4 mesiace .

Chemické zariadenia a nová energia

V priemysle chlóru a alkalických kovov a pri odsoľovaní morskej vody majú zariadenia z titánu s vysokou čistotou životnosť presahujúcu 20 rokov , 3-5 krát dlhšie ako bežné zariadenia z nehrdzavejúcej ocele. V sektore vodíkovej energie slúži titán vysokej čistoty ako elektrolyzérový elektródový materiál, ktorý je schopný odolávať nepretržitému nárazu vysokého prúdu po dobu 2000 hodín bez výraznej korózie.

Výber správneho produktu s vysokou čistotou titánu

Rôzne aplikačné scenáre majú výrazne odlišné požiadavky na čistotu titánu s vysokou čistotou, formu a výkon. Pri výbere je potrebné komplexne zvážiť nasledujúce technické parametre:

Základy služby prispôsobenia

Špičkové aplikácie zvyčajne vyžadujú neštandardné špecifikácie. Pre zákazkové objednávky musia byť jasne definované nasledujúce parametre:

• Cieľový stupeň čistoty a špecifické požiadavky na kontrolu prvkov
• Tolerancie geometrických rozmerov (zvyčajne vyžadujúce v rozmedzí ±0,05 mm)
• Drsnosť povrchu (polovodičové terče vyžadujú Ra < 0,4 μm)
• Kontrola veľkosti zŕn a orientácie (súčiastky v letectve vyžadujú triedu ASTM 6-8)

Technické bariéry a budúce trendy vývoja

Globálny priemysel titánu s vysokou čistotou vykazuje vysoko koncentrovanú štruktúru s iba niekoľkými spoločnosťami schopnými priemyselnej výroby 5N. Táto situácia pramení z extrémne vysokých technických prekážok a požiadaviek na kapitálové investície.

Základné technické bariéry

Dosiahnutie čistoty triedy 5N si vyžaduje prelomové riešenia v nasledujúcich technických výzvach:

1. Dizajn formulácie systému roztavenej soli: Vyváženie vodivosti, prchavosti a korózie, pričom cykly výskumu a vývoja zvyčajne prekračujú 5 rokov
2. Limity vákuového systému: Tavenie elektrónovým lúčom vyžaduje udržiavanie úrovne vákua 10⁻³Pa, pričom investície do zariadenia presahujú 50 miliónov RMB
3. Schopnosť stopovej analýzy: Vyžaduje GDMS, ICP-MS a ďalšie vybavenie, pričom náklady na detekciu jednej jednotky presahujú 3 milióny RMB
4. Stabilita procesu: Kolísanie čistoty medzi jednotlivými dávkami sa musí kontrolovať v rozmedzí ± 0,0005 %

Smery budúceho rozvoja

Vysoká čistota titán technológia sa vyvíja smerom k vyššej čistote, nižším nákladom a širším aplikáciám:

• Prielom triedy 6N-7N : Prostredníctvom elektrolýzy v tuhom stave a technológie plazmovej rafinácie boli v laboratóriách pripravené vzorky triedy 7N, pričom malosériová výroba sa očakáva do roku 2030
• Zelené procesy : Vývoj nízkoteplotných systémov roztavenej soli na zníženie spotreby energie 30 % a znížiť emisie vedľajších produktov, ako je plynný chlór
• Špeciálny prášok na aditívnu výrobu : Vyvíjajúci sa sférický titánový prášok vysokej čistoty s obsahom kyslíka nižšie 800 str./min pre procesy SLM a EBM
• Recyklácia a opätovné použitie : Zavedenie vysoko čistých systémov recyklácie titánového šrotu na čistenie a opätovné použitie cieľového šrotu, čím sa znižujú náklady na suroviny 40 %
