Vysvetlenie stupňov čistoty medi: Testovacie metódy a úvahy o kúpe
Ak získavate meď pre naprašovací terč, bezkyslíkový vodič alebo vákuový komponent, číslo na certifikáte čistoty môže rozhodnúť, či materiál funguje alebo zlyhá. Čistota medi nie je jediné číslo; ide o špecifikačný systém, ktorý zahŕňa minimálny obsah medi, obsah kyslíka, limity stopových prvkov a spôsob výroby. Praktický záver: musíte priradiť známku k aplikácii, nielen hľadať najvyššie dostupné percento.
Čo vlastne znamená čistota medi?
Keď dodávatelia tvrdia, že čistota medi je 99,9 percenta, zvyčajne to znamená, že materiál obsahuje najmenej 99,90 percent medi, pričom zvyšná frakcia pozostáva zo špecifických prvkov, ako je kyslík, fosfor, striebro alebo stopové kovy. Pojem „štyri deviatky“ je bežný v diskusiách o vysoko čistých kovoch, no v rôznych špecifikáciách znamená rôzne veci. V praxi je označenie stupňa užitočnejšie ako samotné slovo „čistý“.
Priemysel bežne používa označenie "N" pre úrovne čistoty:
- 2N meď: minimálny obsah medi 99,0 percent.
- 3N meď: minimálny obsah medi 99,9 percent.
- 4N meď: minimálny obsah medi 99,99 percent.
- 5N meď: minimálny obsah medi 99,999 percent.
- 6N meď: minimálny obsah medi 99,9999 percent.
Samotné vysoké percento však nezaručuje dobrý výkon. Bezkyslíkové triedy sa napríklad zameriavajú na veľmi nízku hladinu kyslíka, pretože kyslík mení správanie medi pri zváraní, vákuovom spájkovaní a v prostrediach bohatých na vodík.
Bežné druhy medi a ich limity čistoty
Komerčná meď sa zvyčajne predáva pod zavedenými názvami. Tri triedy pokrývajú väčšinu elektrických a presných aplikácií:
| stupňa | Označenie | Minimálny obsah medi | Hladina kyslíka | Typické aplikácie |
|---|---|---|---|---|
| ETP | C11000 | 99,90 % | 0,02 až 0,04 percenta | Prípojnice, drôty, všeobecné elektrické vodiče |
| OFC | C10200 | 99,95 % | Bez kyslíka | Vlnovody, tesnenia sklo-kov, vákuové komponenty |
| OFE | C10100 | 99,99 % | Bez kyslíka with low volatile impurities | Vákuová elektronika, presné prístroje, pokročilé naprašovacie terče |
Bezkyslíkaté druhy patria medzi najčistejšie dostupné medené materiály a OFE sa často vyžaduje, keď prchavé nečistoty musia zostať extrémne nízke. Ak potrebujete a ingot z medi vysokej čistoty Na výrobnej ceste záleží rovnako ako na etikete: vákuové tavenie, kontrolované odlievanie a čistá manipulácia ovplyvňujú výslednú chémiu.
Veľkoobchodný výrobca medených ingotov, spoločnosť pre medené ingoty - Ningbo Chuangrun New M Ningbo Chuangrun je výrobca medených ingotov a spoločnosť medených ingotov, naše medené ingoty sú navrhnuté pre presné aplikácie, spĺňajú... Zobraziť produkt → Minimálny obsah medi podľa triedy
Minimálny obsah medi pre bežné druhy. Stupnica začína na 99,85 percenta, aby boli viditeľné rozdiely v čistote.
Ako overiť čistotu medi pred nákupom
Stopovú čistotu nemôžete posudzovať podľa farby, hmotnosti alebo magnetu. Magnetický test vám môže pomôcť identifikovať meď s oceľovým alebo hliníkovým jadrom, ale nedokáže rozlíšiť 99,9 percent medi od 99,99 percent medi. Na to potrebujete metódy merania, ktoré sledujú elektrické správanie alebo chemické zloženie.
Dve najbežnejšie profesionálne riešenia sú meranie vodivosti a spektrometria.
Meranie vodivosti
Merače vodivosti s vírivým prúdom merajú, ako dobre vzorka vedie elektrinu. Meď vysokej čistoty zvyčajne vykazuje vodivosť takmer 100 percent IACS. Metóda je rýchla a nedeštruktívna a je užitočná na kontrolu prichádzajúceho materiálu. Vodivosť však môže byť ovplyvnená prácou za studena, veľkosťou zŕn a teplotou, preto by sa mala skombinovať s chemickým testom na konečné prijatie.
Spektrochemická analýza
Optická emisná spektrometria, hmotnostná spektrometria s žeravým výbojom a metódy založené na ICP identifikujú jednotlivé nečistoty pri nízkych koncentráciách. Pre 4N, 5N alebo 6N meď sa tento typ analýzy zvyčajne vyžaduje. Špecifická hmotnosť môže byť použitá ako hrubá kontrola, ale nie je zárukou; napríklad stopové olovo možno legovať spôsobom, ktorý mení pomer hustoty.
Vždy si vyžiadajte osvedčenie o skúške mlyna alebo analýzu špecifickú pre šaržu. Ak bude materiál použitý v náročnej aplikácii, opýtajte sa, či dodávateľ môže poskytnúť laboratórny výsledok tretej strany.
Ako čistota ovplyvňuje výkon v skutočnom svete
Čistota má priamy vplyv na výrobný výnos a spoľahlivosť komponentov. Pri výrobe polovodičov a displejov môže stopová nečistota v rozprašovacom terči vytvárať častice alebo meniť elektrické správanie naneseného filmu. To je dôvod, prečo OEM často vyžadujú materiál s dokumentovanou chémiou a konzistentnou štruktúrou zŕn. An medený cieľ bez kyslíka je bežným príkladom produktu s vysokou čistotou, ktorý musí spĺňať prísne požiadavky na stopové prvky.
Veľkoobchodný výrobca medených terčov, spoločnosť medených terčov- Ningbo Chuangrun Nové Ningbo Chuangrun je výrobca medených cieľov a medená cieľová spoločnosť, náš medený cieľ je navrhnutý pre presné aplikácie, ja... Zobraziť produkt → Pre vákuové systémy a hermetické zostavy sa uprednostňuje bezkyslíkatá meď, pretože zvyškový kyslík môže počas spájkovania alebo zvárania reagovať s vodíkom, pričom vytvára vodnú paru a spôsobuje krehnutie. Rozdiel medzi C11000 a C10100 sa môže zdať na papieri malý, ale mení spôsob spracovania materiálu.
V prenosových a prípojnicových systémoch je ETP meď široko používaná, pretože ponúka dobrú rovnováhu medzi vodivosťou, pevnosťou a cenou. O triede rozhoduje aplikácia. Ak pracujete na polovodičové aplikácie budete potrebovať oveľa prísnejšiu kontrolu čistoty, než by si vyžadovala všeobecná elektrická súčiastka.
Na čo sa zamerať pri kúpe vysoko čistej medi
Keď porovnávate cenové ponuky od rôznych dodávateľov medi, zamerajte sa na tri veci: štandard kvality, zdokumentovanú analýzu a proces za produktom. Najkratšia čiara špecifikácie na cenovej ponuke môže skrývať významné rozdiely v kvalite.
- Potvrďte presné označenie triedy, napríklad C10100, C10200 alebo C11000, a príslušnú normu.
- Požiadajte o úplnú chemickú analýzu, ktorá zahŕňa kyslík a prchavé nečistoty, nielen obsah medi.
- Skontrolujte formu produktu a stav povrchu. Ingot, tyč, rúrka, terč alebo kus budú čeliť rôznym požiadavkám na spracovanie.
- Opýtajte sa, ako bol materiál roztavený, odlievaný a ako sa s ním manipulovalo. Dokonca aj tavenina s vysokou čistotou môže byť kontaminovaná počas valcovania, obrábania alebo balenia.
- Požiadajte o certifikáty alebo si dohodnite test tretej strany predtým, ako sa zapojíte do dávky.

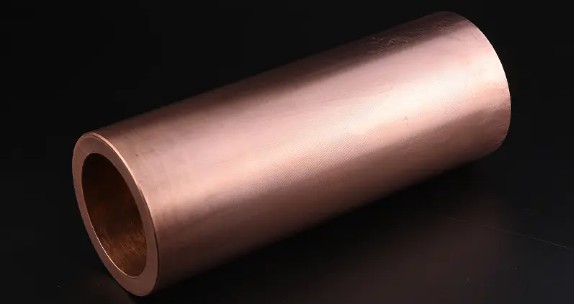

Ak bude váš komponent obrábaný alebo zváraný, na forme záleží rovnako ako na chémii. A presná medená rúrka s prísne kontrolovanými rozmermi šetrí čas pri následnom spracovaní, zatiaľ čo ingot s kontrolovanou vnútornou štruktúrou dáva výrobcovi predvídateľný východiskový bod.
Veľkoobchodný výrobca medených rúrok, spoločnosť Copper tube Company- Ningbo Chuangrun New Mat Ningbo Chuangrun je výrobca medených rúr a spoločnosť s medenými rúrami, naša medená rúra je navrhnutá pre presné aplikácie, spĺňa... Zobraziť produkt → Ak máte na mysli konkrétny cieľ čistoty a aplikáciu, kontaktujte tím CRNMC so svojimi požiadavkami a pred zadaním objednávky si vyžiadajte príslušné testovacie údaje.
Často kladené otázky o čistote medi
Je 99,9 percent medi dosť dobré?
Závisí to od aplikácie. 99,9 percent medi je často prijateľných pre vodiče, prípojnice a výmenníky tepla. Pre vákuovú elektroniku, polovodičové terče alebo vysokofrekvenčné komponenty sa zvyčajne vyžaduje 99,99 percent alebo viac.
Môžem testovať čistotu medi bez laboratória?
Magnetický test, test škrabancov a merania špecifickej hmotnosti vám môžu pomôcť odhaliť zjavnú falošnú alebo legovanú meď, ale nemôžu overiť stopovú čistotu. Spoľahlivé overenie čistoty vyžaduje testovanie vodivosti a chemickú analýzu.
Čo znamená „bezkyslíková“ meď?
Bezkyslíková meď sa vyrába bez pridávania kyslíka počas rafinácie a odlievania. Obsah kyslíka je udržiavaný veľmi nízky, čo znižuje riziko vodíkového skrehnutia a robí materiál stabilnejším vo vákuu a procesoch spájkovania.
Znamená vyššia čistota vždy lepší výkon?
Nie. Vyššia čistota zvyčajne zlepšuje elektrickú vodivosť a konzistenciu v kritických aplikáciách, ale tiež mení náklady a správanie pri spracovaní. Najlepšou voľbou je trieda, ktorá spĺňa výkonnostné požiadavky vášho procesu bez zbytočných nákladov.
