Elektródové kovy: typy, stupne čistoty a ako si vybrať ten správny
Pokovovacia linka, ktorá mení dodávateľov medených anód, môže prejsť od jasných, tvárnych nánosov na zrnitý, krehký povrch v priebehu jednej zmeny. Nastavenia usmerňovača sa nezmenili. Chémia kúpeľa sa nezmenila. Čo sa zmenilo, je samotný kov, konkrétne niekoľko stoviek častíc na milión fosforu, kyslíka alebo síry, ktoré sa rozpúšťajú z anódy do elektrolytu.
Krátka odpoveď je, že kovy elektród sa vyberajú podľa štyroch prísnych kritérií: ako dobre prenášajú prúd, ako sa správajú v špecifickom elektrolyte alebo plazme, či môžu kontaminovať proces a či je možné skutočne dodať požadovanú fyzikálnu formu a čistotu podľa plánu. Cena a dodacia lehota vyplývajú z týchto štyroch, nie naopak.
Čo vlastne musí robiť kov elektródy
Každá elektróda, či už je umiestnená v galvanizačnej nádrži, lítium-iónovom článku, naprašovacej komore alebo elektrolýznom článku s roztavenou soľou, vykonáva rovnakú základnú prácu. Presúva náboj dovnútra alebo von z média bez toho, aby sa rozpadol a bez zmeny chémie tohto média. O tom, či daný kov dokáže danú prácu, rozhodujú štyri vlastnosti.
Vodivosť nastavuje rozpočet napätia
Žíhaná meď má vodivosť približne 58 MS/m, nikel približne 14 MS/m a titán približne 2,4 MS/m. Toto rozšírenie vysvetľuje veľkú časť praxe pri navrhovaní elektród. Titán je vynikajúci korózny materiál, ale priemerný vodič, a preto rozmerovo stabilné anódy používajú titánový substrát nesúci povlak zmiešaného oxidu kovu a prečo sú veľké titánové elektródy často s medeným jadrom alebo priskrutkované na medenú prípojnicu.
Korózne správanie je špecifické pre elektrolyt
Žiadny kov elektródy neodolá všetkému. Titán pasivuje do stabilného oxidového filmu vo väčšine oxidačných a neutrálnych médií, ale je napadnutý v redukčných kyselinách a v roztokoch obsahujúcich fluoridy. Nikel funguje dobre v horúcom hydroxide draselnom, a preto dominuje v alkalickej elektrolýze vody. Meď v kyslom kúpeli síranu meďnatého sa má anodicky rozpúšťať; to je celý zmysel rozpustnej anódy. Niób a tantal odolávajú väčšine minerálnych kyselín a zostávajú rozmerovo stabilné pri teplote, a preto sa objavujú v kondenzátoroch, elektródach pre chemické procesy a iných agresívnych prevádzkach.
Kontaminácia sa meria v dieloch na milión
To, čo oddeľuje elektródový kov od kovu na všeobecné použitie, je zvyčajne zoznam stopových prvkov. Medené anódy sú určené pre síru, arzén, antimón, bizmut, železo a v závislosti od kúpeľa aj riadený fosfor. Nikel sa posudzuje podľa síry a uhlíka, ktoré ovplyvňujú rozpúšťanie anódy a kvalitu návaru. Titán na naprašovanie a elektrochemické použitie sa vo veľkej miere posudzuje podľa kyslíka, ktorý zvyšuje merný odpor, zvyšuje tvrdosť a mení spôsob erózie kovu. Hlavný údaj o čistote 99,99 % vám povie celkovú hodnotu, ale nie to, či je zvyšných 0,01 % neškodných alebo smrteľných pre váš proces.

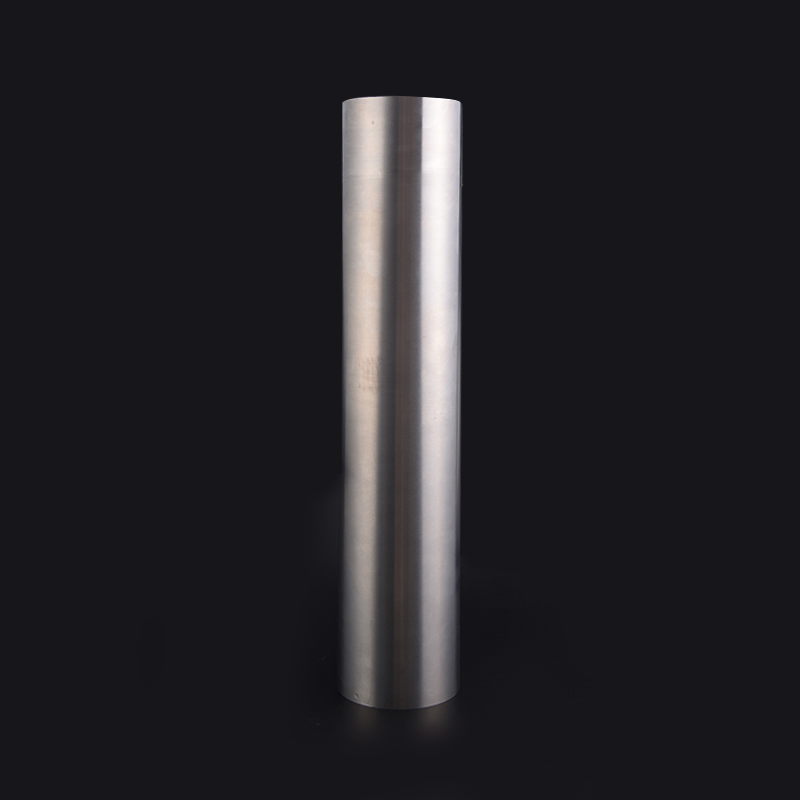

Niklové ingoty s vysokou čistotou pre polovodičové a vákuové pokovovanie Ingoty z niklu vysokej čistoty s kontrolovanými stopovými prvkami, prispôsobiteľné rezanie a až 2 t na ingot, vhodné pre polovodičové depozície cieľových materiálov a vákuové pokovovanie. Zobraziť produkt → Forma a mechanická stabilita
Elektródové kovy sa dodávajú ako kryštály, ingoty, predvalky, platne, plechy, tyče, rúrky, prášky, častice, špongie a rozprašovacie terče. Každý formulár pochádza z inej cesty procesu a má svoj vlastný čas prípravy. 6 mm valcovaný plech a 100 mm odlievaný ingot môžu mať rovnakú chémiu, ale nie sú vzájomne zameniteľné a špecifikácia napísaná okolo jedného nebude naplnená druhým.
Stupne čistoty: Kde sú skutočné náklady
Tri-deviatky (99,9 %), štyri-deviatky (99,99 %) a päť-deviatky (99,999 %) nie sú marketingové úrovne. Každý krok odstraňuje zhruba rádovo množstvo nečistôt a každý krok zvyčajne pridáva jeden alebo viac procesných stupňov: elektrolytická rafinácia, vákuové indukčné tavenie, tavenie elektrónovým lúčom, pretavenie vákuovým oblúkom. Analytická práca potrebná na preukázanie výsledku má tendenciu rásť s ním. Preto je cenová krivka skôr strmá ako lineárna.
Jednokryštálový titán pre polovodičové terče a letecký výskum Monokryštálový titán s čistotou 99,98 – 99,99 % a prispôsobiteľnými rozmermi, ktorý sa používa na naprašovacie terče, polovodičové filmy a výskum leteckých materiálov. Zobraziť produkt → Praktická pasca špecifikuje číslo čistoty bez toho, aby bolo špecifikované, ako sa bude overovať. Certifikát, ktorý uvádza 99,99%, ale neuvádza analytickú metódu, najčastejšie hmotnostnú spektrometriu s žeravým výbojom alebo hmotnostnú spektrometriu s indukčne viazanou plazmou, necháva nezodpovedanú dôležitú otázku: ktoré prvky boli namerané a pri akom limite detekcie? Kupujúci kvalifikujúci materiál pre polovodič alebo letecké programy by mali požadovať skôr správu po jednotlivých prvkoch než súhrnný údaj.
Kyslík je najčastejšie nesprávne chápaná nečistota v titáne. V rozprašovacom terči mení kryštálovú štruktúru a profil erózie; v substráte vytvrdzuje povrch a môže ho skrehnúť. V medi je logika často iná, pretože meď bez obsahu kyslíka nie je automaticky lepšou anódou na pokovovanie: malý, kontrolovaný prídavok fosforu zlepšuje spôsob, akým sa anóda rozpúšťa a udržuje anódový sliz mimo katódy.
Kontrolný zoznam kupujúceho predtým, ako sa zaviažete
Väčšina porúch elektród má pôvod v špecifikácii napísanej predtým, ako bol proces pochopený. Postupujte podľa nasledujúceho poradia a zvyšok nákupného rozhodnutia sa značne zjednoduší.
- Začnite od elektrolytu, nie od kovu. Pred otvorením katalógu si zaznamenajte chémiu, teplotu, prúdovú hustotu a predpokladanú životnosť.
- Uveďte čistotu spolu s analytickou metódou. Požiadajte o zoznam prvkov a limity detekcie a uschovajte si túto správu s číslom šarže.
- Priraďte formulár k postupu. Rúrka, tyč, doska a kryštál z rovnakého kovu riešia rôzne problémy a nesú rôzne nástroje a dodacie lehoty.
- Pre naprašovacie terče pridajte do špecifikácie veľkosť zŕn a textúru. Rovnomerná zrnitosť a kontrolovaná textúra poskytujú stabilný profil erózie a konzistentnejšiu hrúbku filmu.
- Potvrďte systém kvality za certifikátom. Certifikácia ISO 9001 a IATF 16949, sledovateľnosť šarží a zdokumentované testovanie čistoty sú základom pre dodávky do regulovaných odvetví.
- Overte pomocou vzorky šarže. Pilotná objednávka na výrobnom zariadení stojí oveľa menej ako prepracovanie celej výrobnej dávky.
Sektory s prísnymi požiadavkami na prijatie, od kozmonautika komponentov až po biomedicínske implantáty a povlaky plochých displejov, zvyčajne posúvajú všetkých šesť krokov späť k dodávateľovi ako dokumentáciu. Výrobca, ktorý kontroluje čistenie, tavenie, odlievanie a obrábanie pod jednou strechou, skracuje túto slučku, pretože zloženie a forma zostávajú v jednom systéme kvality namiesto toho, aby sa odovzdávali medzi predajcami.
Vysoko čisté medené ingoty na výrobu polovodičov a displejov Vysoko čisté medené ingoty od 4N do 7N, s nízkym obsahom kyslíka a síry, na naprašovanie terčov, spájanie drôtov, TFT kabeláž a komponenty displeja. Zobraziť produkt → Často kladené otázky
Sú grafitové elektródy lacnejšie ako kovové?
Pre oblúkové pece a nízkoprúdovú elektrolýzu je grafit zvyčajne lacnejší. Kompromisom je, že eroduje, uvoľňuje častice do kúpeľa a vymieňa sa podľa plánu spotreby, a nie podľa limitu opotrebovania. Potiahnuté titánové elektródy sú spočiatku drahšie, ale držia si svoje rozmery a životnosť povlaku oveľa dlhšie.
Môže ten istý kov slúžiť ako anóda aj ako katóda?
Málokedy s rovnakým výsledkom. Meď funguje ako anóda práve preto, že sa rozpúšťa; v tom istom kúpeli ako katóda bude platňa. Titán pasivuje, keď je vyrobený anodicky, takže je to vynikajúca katóda a substrát, ale zle rozpustná anóda. Tam, kde sú potrebné obe polarity, väčšina návrhov spája rozpustnú alebo katalytickú anódu so stabilnou inertnou katódou.
Má vyšší stupeň čistoty vždy lepší výkon?
Nie. Záleží na tom, kde sa nečistota nachádza a čo má elektróda robiť. Kontrolovaný fosfor zlepšuje rozpúšťacie správanie medených anód, zatiaľ čo kyslík v titánovom terči je takmer vždy škodlivý. Nakupujte podľa funkcie a zoznamu overených prvkov, nie podľa najvyššieho čísla na certifikáte.
Kovy elektród sú rozhodnutím o komponente s následkom procesu. Kov, ktorý si vyberiete, určuje rozpočet napätia, riziko kontaminácie a životnosť; stupeň čistoty a analytická správa rozhodujú o tom, či táto voľba prežije výrobu. Najprv špecifikujte funkciu, ako druhú overte chémiu a odtiaľ sa odvíja cena.
