Monokryštál: štruktúra, metódy rastu a priemyselné aplikácie

Opýtajte sa metalurga, prečo je lopatka prúdovej turbíny odliata ako monokryštál, a odpoveď príde na jeden fakt: hranice zŕn sú tam, kde materiály zlyhávajú ako prvé. Pri teplotách nad 1 000 °C sa tieto nesúlady v atómovom meradle stávajú miestami nukleácie pre tečenie a praskliny. Úplne odstráňte hranice zŕn a rovnaká zliatina na báze niklu môže pracovať približne o 100 °C teplejšie ako jej konvenčne odlievaný ekvivalent.

Rovnaká úvaha poháňa aj polovodičový priemysel. 300 mm kremíkový plátok musí byť narezaný z monokryštálového ingotu, pretože akákoľvek hranica zŕn pod tranzistorom by rozptyľovala nosiče náboja a vytvorila by elektrické defekty. Monokryštály nie sú špecializovanou laboratórnou kuriozitou; sú štrukturálnym základom modernej elektroniky, leteckého pohonu a presnej optiky. Tento článok vysvetľuje, čo vlastne monokryštál je, ako fungujú konvenčné metódy rastu, kde jednotlivé kryštály prinášajú najväčšiu hodnotu a čo je potrebné skontrolovať predtým, ako ich špecifikujete alebo kúpite.

Čo je to monokryštál?

Monokryštál je pevná látka, v ktorej je kryštálová mriežka súvislá a neprerušovaná v celom objeme. Periodické usporiadanie atómov sa opakuje v troch rozmeroch bez prerušenia, a preto sa jeden kryštál niekedy označuje ako jedno obrovské zrno. Neexistujú žiadne hranice zŕn, žiadne nesprávne orientované oblasti a žiadne štrukturálne diskontinuity v mierke mriežky.

Táto definícia oddeľuje monokryštály od dvoch ďalších pevných štruktúr, inžinieri si zvyčajne vyberajú medzi:

Praktickým dôsledkom tejto uniformity je predvídateľnosť. V jedinom kryštáli možno modul pružnosti, elektrickú vodivosť a tepelnú rozťažnosť vyjadriť ako funkciu kryštalografickej orientácie. V polykryštalickej časti sú tieto vlastnosti spriemerované pre milióny náhodne orientovaných zŕn, takže smerový špičkový výkon zmizne.

Prečo odstránenie hraníc zŕn zlepšuje výkon

Prvý záver: hranice zŕn sú najslabším článkom v mikroštruktúre materiálu a ich odstránenie zlepšuje pevnosť pri vysokej teplote, elektrické správanie a optickú transparentnosť. Hranice zŕn sú vysokoenergetické oblasti s nepravidelným atómovým zhlukom. Nečistoty sa tam zvyknú segregovať, hromadia sa tam dislokácie a pozdĺž nich sa šíria trhliny. Praktický efekt ilustrujú tri odvetvia.

Jednokryštálové lopatky turbíny

V horúcej časti plynovej turbíny sú lopatky a lopatky vyrobené zo superzliatin na báze niklu. Vývojová cesta sa posunula od rovnoosého odlievania k smerovo tuhovaným kolónam a nakoniec k monokryštálom. Zlepšenie je merateľné:

Toto zvýšenie teplotnej kapacity približne o 100 °C sa priamo premieta do vyššej účinnosti turbíny a nižšieho spaľovania paliva, a preto prakticky každý moderný letecký motor používa vo svojich prvých stupňoch turbíny jednokryštálové lopatky.

Polovodičové doštičky

Pri výrobe čipov sa kremíkový plátok reže z monokryštálového ingotu pestovaného Czochralského metódou. Akákoľvek hranica zŕn v aktívnej oblasti by pôsobila ako rekombinačné centrum, čo by spôsobilo únikový prúd a znížilo by výnos.

Optická priehľadnosť

V optike je monokryštálový zafír priehľadný od ultrafialového žiarenia cez stredné infračervené žiarenie a je dostatočne mechanicky pevný pre okná a kupole. Polykryštalická forma je prinajlepšom priesvitná, pretože hranice zŕn rozptyľujú svetlo.

Ako sa pestujú jednotlivé kryštály

Všetky rastové metódy zdieľajú jeden princíp: riadia tuhnutie tak, aby v procese dominovalo jediné jadro alebo zárodočný kryštál a pred frontom tuhnutia sa nevytvárali žiadne nové zrná. Tri metódy pokrývajú väčšinu priemyselnej výroby.

Východiskový materiál určuje hornú hranicu kvality kryštálu. Pri raste kremíka Czochralski je surovinou polykryštalický kremík rafinovaný na čistotu 99,9999999 %. Pri Bridgmanovom odlievaní čepelí zo superzliatiny obsahuje hlavná tavenina starostlivo rafinovaný nikel, kobalt, niób a ďalšie prvky; akákoľvek stopová nečistota v náboji skončí oddelená na hraniciach alebo zachytená v rastúcom kryštáli. Pre výskumníkov a menších výrobcov pracujúcich s titánom skracuje vývoj procesu dobre charakterizovaný východiskový materiál s kontrolovanou kryštalickou morfológiou. CRNMC dodáva titánové kryštály s dokumentovanou čistotou, takže zákazníci sa nemusia spoliehať na variáciu medzi jednotlivými šaržami typickú pre komoditu titánovú špongiu.

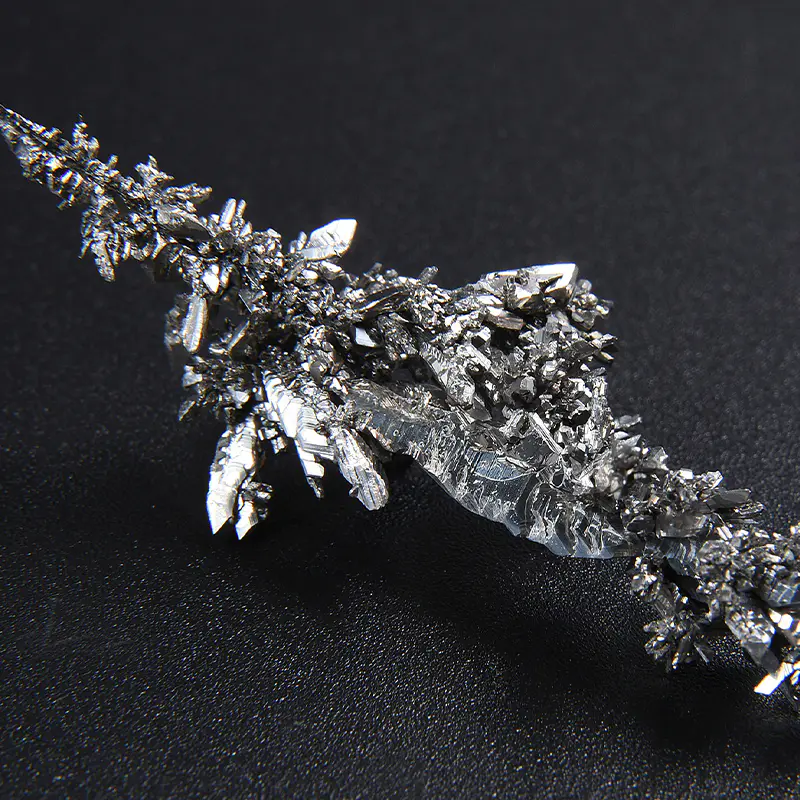

Vysoko čistý monokryštálový titán pre výskum a pokročilé nanášanie Tento titánový kryštál ponúka 99,98–99,99 % čistotu s kontrolovanou kryštalickou morfológiou, čo z neho robí spoľahlivý východiskový materiál pre polovodičové naprašovacie terče a špecializované výskumné aplikácie. Zobraziť produkt →

Priemyselné aplikácie monokryštálov

Monokryštály sa používajú všade tam, kde sa vyžaduje konzistencia vlastností, smerový výkon alebo extrémna čistota. Približné rozdelenie priemyselného dopytu je uvedené nižšie; hodnoty sú ilustratívne.

Polovodičový priemysel

Kremíkové doštičky sú objemovo najväčším monokryštálovým produktom. Okrem samotného plátku závisí dodávateľský reťazec polovodičov od kryštalických materiálov v iných formách: naprašovacie terče na fyzikálne nanášanie pár potrebujú riadenú štruktúru zŕn a vysokú čistotu na dosiahnutie rovnomernej hrúbky filmu a medené terče s konzistentnou veľkosťou zrna sa široko používajú na pokovovanie. Tieto materiály sa vyrábajú s úzkymi toleranciami, pretože jediná chyba v cieli môže narušiť celý priebeh depozície. The segmentu polovodičových materiálov na našej stránke uvádza príslušné formy a triedy produktov.

Medený terč na rozprašovanie s mimoriadne vysokou čistotou pre presné nanášanie Tento medený terč s čistotou 99,999 – 99,9999 % a prispôsobiteľnými rozmermi zaisťuje rovnomerné ukladanie filmu v procesoch polovodičových a optických povlakov, čím sa znižuje kontaminácia a defekty. Zobraziť produkt →

Letectvo a výroba energie

Jednokryštálové čepele zo superzliatiny sú najznámejšou leteckou aplikáciou, ale vysokoteplotné zliatiny sa spoliehajú aj na konzistentné prísady žiaruvzdorných kovov. Napríklad niób vytvára stabilné fázy spevňovania a zlepšuje odolnosť proti tečeniu v superzliatinách na báze niklu. Rovnaké vlastnosti, pre ktoré je niób kritický v high-tech zliatinách, platia aj pre supravodivé magnety a letecké komponenty. Stopová kontaminácia v prídavku nióbu môže destabilizovať fázovú rovnováhu zliatiny, takže výrobcovia motorov špecifikujú prísne limity nečistôt pre každú dávku. Podrobnejšiu recenziu nájdete v našom článku o vlastnosti nióbu vysvetľuje, prečo sa tento kov objavuje v toľkých vysokoteplotných prevedeniach.

Veľkorozmerný vysoko čistý nióbový ingot na použitie v zliatinách a polovodičoch Tento ingot nióbu s čistotou 99,99 %, dostupný až do 400 mm a 2 ton, podporuje konzistentné prísady žiaruvzdorných kovov do superzliatin a slúži ako kľúčová surovina pre polovodičové naprašovacie terče. Zobraziť produkt →

Optika a fotonika

Zafír, fluorid vápenatý a monokryštály YAG (ytrium aluminium garnet) sa používajú v laserových systémoch, infračervených oknách a presných šošovkách, pretože ich jednotnosť udržuje index lomu a absorpciu konštantnú cez optickú apertúru.

Čo špecifikovať pri nákupe kryštalických materiálov

Kupujúci, ktorí získavajú monokryštály alebo suroviny kryštálovej kvality, zvyčajne hodnotia štyri parametre: čistotu, orientáciu, štrukturálnu integritu a dokumentáciu.

1. Stupeň čistoty. Čistota sa bežne vyjadruje v deviatich: 99,99 % (4N), 99,999 % (5N) a 99,9999 % (6N). Rozdiel nie je akademický. Pri úrovniach 6N sú jednotlivé nečistoty prítomné v koncentráciách častíc na milión alebo nižších a každých ďalších deväť podstatne zvyšuje náklady na rafináciu.
2. Kryštalografická orientácia. Pretože anizotropia je jedným z dôvodov na použitie jediného kryštálu, orientácia musí byť definovaná pre zamýšľanú vlastnosť. Napríklad zafírové okno pre tlakovú kupolu sa často pestuje s optickou osou kolmou na rovinu okna.
3. Hustota defektov. Dislokácie, precipitáty a inklúzie zhoršujú elektronický a mechanický výkon. Charakterizačné metódy, ako je röntgenová difrakcia a preferenčné leptanie, odhaľujú hustotu takýchto defektov.
4. Vysledovateľnosť. Zodpovedný dodávateľ poskytuje certifikát o analýze s rozpisom nečistôt podľa jednotlivých prvkov, nielen s číslom čistoty v nadpise.

Vzťah medzi čistotou suroviny a následným výťažkom je priamy. Tabuľka nižšie ilustruje typický vplyv počiatočnej čistoty na frakciu kryštálov bez defektov v rastovej kampani.

Tu záleží na hĺbke procesu dodávateľa kovu. Spoločnosť, ktorá vykonáva čistenie, tavenie, odlievanie a obrábanie vo vlastnej réžii, môže kontrolovať celý reťazec od suroviny až po hotový výrobok a môže overiť výsledok testovaním čistoty. CRNMC aplikuje tento model na titán, nikel, meď, niób a ďalšie špeciálne kovy, a preto sa jej produkty používajú ako suroviny a kryštalické produkty v náročných aplikáciách.

Často kladené otázky

Aký je rozdiel medzi monokryštálom a polykryštalickým materiálom?

Jediný kryštál má súvislú, neprerušenú atómovú mriežku v celom svojom objeme bez hraníc zŕn. Polykryštalický materiál sa skladá z mnohých malých kryštálov alebo zŕn, ktoré sa stretávajú na hraniciach zŕn. Hranice zŕn pôsobia ako bariéry pre transport elektrónov, miesta pre segregáciu nečistôt a cesty pre šírenie trhlín, čo je dôvod, prečo monokryštály často prekonávajú polykryštalický materiál, keď na týchto vlastnostiach záleží.

Prečo sa v lopatkách turbín používajú monokryštály?

Jednokryštálové čepele eliminujú hranice zŕn, ktoré by inak pri vysokej teplote zliatinu oslabili. Čepeľ na báze monokryštálového niklu môže pracovať približne o 100 °C teplejšie ako bežne odlievaná čepeľ, čo zlepšuje účinnosť motora a znižuje spotrebu paliva.

Ako sa meria čistota kovov kryštálovej kvality?

Čistota sa zvyčajne uvádza ako percento, napríklad 99,99 % (4N) alebo 99,999 % (5N), pričom zvyšok tvoria stopové prvky. Hmotnostná spektrometria s žeravým výbojom (GDMS) a hmotnostná spektrometria s indukčne viazanou plazmou (ICP-MS) sú bežné metódy používané na kvantifikáciu každého stopového prvku. V osvedčení o analýze by sa tieto hodnoty mali uvádzať šaržu po šarži.

Dá sa vyrobiť akýkoľvek kov ako monokryštál?

V zásade možno väčšinu kryštalických kovov pestovať ako monokryštály, ale praktické ťažkosti a náklady sa značne líšia. Kremík, zafír a niekoľko oxidov sa pestuje v priemyselných objemoch. Niklové superzliatiny sa odlievajú ako monokryštálové komponenty. Reaktívne kovy ako titán a niób predstavujú väčšiu výzvu, pretože ich teploty topenia sú vysoké a ich afinita ku kyslíku, dusíku a uhlíku si vyžaduje špeciálne vybavenie.
