Sprievodca vysokou čistotou medi: Akosti, výrobné metódy, aplikácie a tipy na nákup
Manažér nákupu nedávno porovnal dve cenové ponuky pre 4N meď a zistil, že jeden dodávateľ si účtuje takmer polovičnú cenu ako druhý. Obidva materiály boli 99,99% meď podľa kovovej čistoty, ale lacnejšia dávka bola pretavená z konvenčného valcovaného materiálu v nekontrolovanej atmosfére, zatiaľ čo druhá bola tavená vo vákuu s riadeným odlievaním. Na papieri boli známky rovnaké. V naprašovacej komore alebo vákuovej spájkovacej peci nebolo správanie rovnaké.
Meď vysokej čistoty nie je jediný produkt. Je to súbor merateľných špecifikácií: čistota kovov, obsah kyslíka, limity stopových nečistôt a história procesu. Tieto parametre rozhodujú o tom, či meď funguje pri nanášaní polovodičov, vysokofrekvenčných komponentoch, plochých panelových displejoch alebo vysokoprúdových konektoroch. Pochopenie toho, ako sa spájajú, vám pomôže kúpiť správnu triedu, otestovať správne vlastnosti a vyhnúť sa neúspešnej sérii.
Väčšina chýb pri získavaní zdrojov pochádza zo zaobchádzania s čistotou ako s jedným číslom. Certifikát mlyna, ktorý hovorí, že 99,99 % medi je len východiskovým bodom. Oveľa dôležitejšie sú otázky, ktoré nasledujú: Ako sa tavila meď? Aká je hladina kyslíka? Je štruktúra zŕn dostatočne konzistentná pre váš proces? Táto príručka prechádza týmito otázkami v rovnakom poradí, v akom by ich mal položiť inžinier kvality.
Čo sa počíta ako meď vysokej čistoty
Priemysel používa označenie "N" na opis čistoty medi. Číslo pred N predstavuje počet deviatok v obsahu medi. 4N meď je 99,99% medi a 5N je 99,999%. Nižšie uvedená tabuľka sumarizuje triedy, na ktorých záleží pri výrobe elektroniky.
| stupňa | Obsah medi | Maximálne množstvo nečistôt | Charakteristika kyslíka | Typické aplikácie |
|---|---|---|---|---|
| 3N | 99,9 % | asi 1000 ppm | Nie je prísne kontrolované | Prípojnice, kábel, všeobecné vodiče |
| 4N OFHC | 99,99 % | asi 100 ppm | Menej ako 5 ppm | RF komponenty, naprašovacie terče, spájkovací drôt |
| 5N | 99,999 % | asi 10 ppm | Kontrolované | Presné PVD terče, vysokokvalitné spájanie drôtov |
| 6N | 99,9999 % | približne 1 ppm | Prísne kontrolované | Polovodičové prepojenia, pokročilé nanášanie |
Posledné dva stĺpce si zaslúžia osobitnú pozornosť. Obsah kyslíka a distribúcia nečistôt sú často skutočným rozdielom medzi dvoma materiálmi s rovnakou nominálnou kvalitou. V praxi môže 5N meď z vákuovo taveného zdroja prekonať 6N meď zo zle kontrolovanej linky v procese nanášania filmu, pretože na type defektu a distribúcii záleží rovnako ako na celkovom počte nečistôt.
Prečo len 4N nestačí
Certifikát 4N uvádza iba čistotu kovu. Meď, ktorá obsahuje 99,99 % medi, môže stále obsahovať značné množstvo kyslíka, ak bola roztavená a odliata bez ochrany vákua. Počas vákuového spájkovania alebo naprašovania tento kyslík vytvára inklúzie alebo dutiny, ktoré sa prejavujú ako defekty filmu. Bezkyslíková meď s vysokou vodivosťou pridáva druhú požiadavku: kyslík sa zvyčajne udržiava pod 5 ppm. Pre tenkovrstvové a vákuové aplikácie je limit kyslíka často dôležitejší ako rozdiel medzi 4N a 5N.
Pomer zvyškového odporu ako procesný odtlačok prsta
Pomer zvyškového odporu alebo RRR je pomer rezistivity pri izbovej teplote k odporu blízkej absolútnej nule. Odráža kombinované účinky nečistôt a kryštálových defektov. Žíhaná meď vysokej čistoty zvyčajne vykazuje hodnoty RRR od 150 do 250, zatiaľ čo špeciálne triedy pre urýchľovače častíc a presné magnety môžu dosiahnuť 500 alebo viac. RRR je užitočný, pretože je skôr behaviorálny ako analytický: zachytáva konečný stav medi po roztavení, odlievaní a žíhaní, takže dve tyče s identickými správami GDMS sa môžu stále líšiť v RRR. Ak dodávateľ nemôže poskytnúť údaje RRR, je to legitímny dôvod požiadať o ďalšie podrobnosti predtým, ako sa zaviažete.
Ako sa vyrába meď vysokej čistoty
Výroba začína elektrolyticky rafinovanou medenou katódou, ktorá má už asi 99,99 % čistotu. Dosiahnutie 5N alebo 6N vyžaduje ďalšie kroky: vákuové tavenie a odplynenie na odstránenie prchavých nečistôt, riadené odlievanie, aby sa zabránilo segregácii, a čisté spracovanie plus žíhanie, aby sa zabránilo opätovnej kontaminácii.
Kde nečistoty v procese prežívajú
Železo, síra, fosfor a striebro môžu po elektrolytickej rafinácii zostať v stopových množstvách a kyslík alebo dusík sa môžu počas tavenia znovu zaviesť, ak nie je riadená atmosféra pece. Každá nečistota pôsobí inak: kyslík znižuje vodivosť a vytvára vnútornú oxidáciu, fosfor mení rekryštalizačné správanie a častice železa spôsobujú povrchové defekty v nanesených filmoch. Procesná kontrola teda určuje kvalitu konečného produktu viac ako samotný konečný test.
Celkové nečistoty povolené typickými druhmi medi s vysokou čistotou
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Medzera medzi 99,9 % a 99,9999 % vyzerá na papieri malá, ale umožnila, aby nečistoty klesli z 1000 ppm na 1 ppm.
Vákuové tavenie odstraňuje zinok, olovo, bizmut a iné prchavé prvky, ktoré by inak zostali ako samostatné inklúzie. Tiež chráni taveninu pred kyslíkom a dusíkom, ktoré sú najbežnejšími zdrojmi opätovnej kontaminácie. Po roztavení sa meď odlieva do ingotu alebo ingotu pomocou techník, ktoré znižujú zmršťovacie dutiny a segregáciu, a následné valcovanie alebo kovanie je naplánované tak, aby sa nečistoty nevracali z povrchov nástrojov.
Pre prvé hodnotenie certifikovaný medený ingot vysokej čistoty je najpraktickejší formát. Ingot možno vysledovať ku špecifickej tavenine, odobrať vzorku na nezávislé testovanie a potom zrolovať alebo vytlačiť podľa vašich vlastných požiadaviek, čo vám dáva kontrolu, namiesto toho, aby ste sa spoliehali na generické skladové zásoby.
Veľkoobchodný výrobca medených ingotov, spoločnosť pre medené ingoty - Ningbo Chuangrun New M Ningbo Chuangrun je výrobca medených ingotov a spoločnosť medených ingotov, naše medené ingoty sú navrhnuté pre presné aplikácie, spĺňajú... Zobraziť produkt → Tam, kde sa vyžaduje meď vysokej čistoty
Skutočný vplyv čistoty medi sa objavuje vo fáze aplikácie. Pri pokovovaní polovodičových prepojení meď nahradila hliník, pretože jej nižší odpor zlepšuje rýchlosť spínania a znižuje spotrebu energie. Naprašovacie terče používané na fyzikálne nanášanie pár vyžadujú prísnu kontrolu čistoty, pretože nečistoty v terči sa prenášajú do rastúceho filmu a stávajú sa defektmi zariadenia.
Rovnaká logika platí pre rádiofrekvenčné dutiny, vlnovody a vákuové elektrónové zariadenia. Meď s nízkym obsahom kyslíka a vysokým RRR udržuje nízky odpor vnútorných povrchov, čo sa priamo premieta do menšieho zahrievania a menších strát signálu pri vysokej frekvencii.
Tri trhy, ktoré definujú špecifikáciu
- Výroba polovodičov typicky špecifikuje 5N alebo viac pre procesy prepojenia a bariérovej vrstvy, kde kovová kontaminácia priamo ovplyvňuje výnos.
- Plochý displej a solárna energia výroba bežne používa 4N až 5N medené terčíky na transparentné vodivé vrstvy a nanášanie elektródového zväzku.
- Nové energetické systémy , vrátane zostáv batérií EV a infraštruktúry vysokoprúdového nabíjania, sa spoliehajú na konzistentnú vodivosť a stabilný kontaktný odpor v prípojniciach, konektoroch a moduloch.

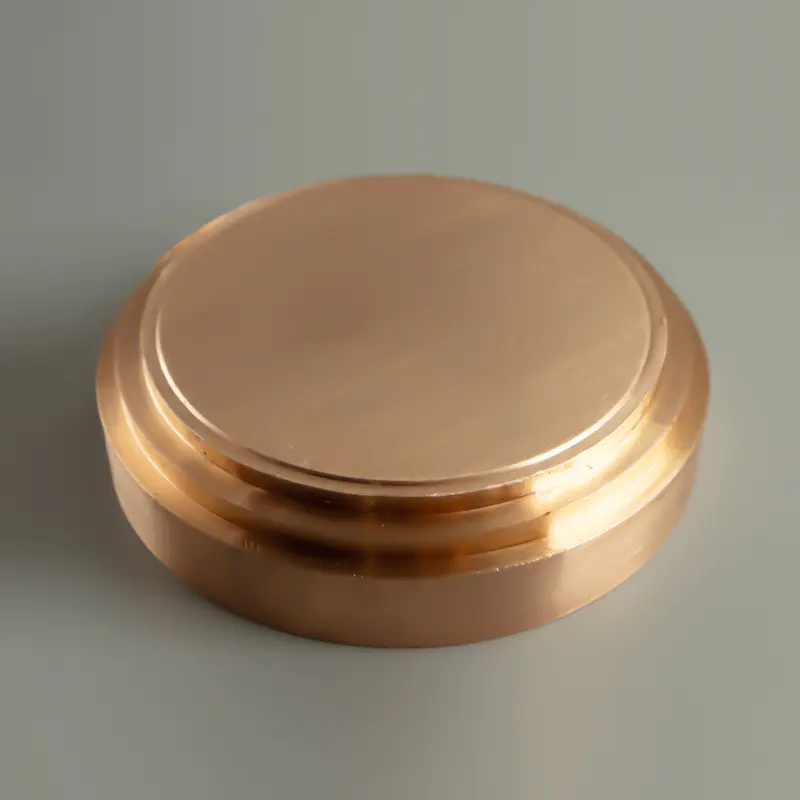

V každom z týchto prípadov kupujúci nenakupuje meď ako komoditu. Ide o predvídateľnosť nákupu: rovnaká čistota, štruktúra zŕn a odozva na spracovanie šarža po šarži. Ak spĺňate podmienky na uloženie materiálu, a medený naprašovací terč s dokumentovanými údajmi o čistote, hustote a zrnitosti je tou správnou vyhodnocovacou jednotkou, pretože testuje materiál v reálnych podmienkach procesu.
Veľkoobchodný výrobca medených terčov, spoločnosť medených terčov- Ningbo Chuangrun Nové Ningbo Chuangrun je výrobca medených cieľov a medená cieľová spoločnosť, náš medený cieľ je navrhnutý pre presné aplikácie, ja... Zobraziť produkt → Čo skontrolovať pred nákupom medi vysokej čistoty
Inšpekčné dokumenty a skúšobné metódy
Hľadajte kvantitatívne výsledky, nie štítok. Kovové nečistoty by sa mali uvádzať z hmotnostnej spektrometrie s žeravým výbojom (GDMS) alebo analýzy ICP-MS s hodnotami v dieloch na milión pre každý prvok. Kyslík a dusík by sa mali merať oddelene pomocou spaľovacích alebo fúznych analyzátorov s inertným plynom, pretože nečistoty v plyne sa správajú inak ako kovové nečistoty a vyžadujú si inú skúšobnú metódu.
Sledovateľnosť a história procesov
Každý ingot, tyč, rúrka alebo terč by mali uvádzať čísla taveniny a odliatku. V prípade zlyhania následného procesu je dôležitá sledovateľnosť: správa o frézovaní je prvým dôkazom, ktorý predložíte, aby ste pochopili, či je chyba v materiáli, nástroji alebo procese. Dodávatelia pôsobiaci podľa ISO9001 a IATF16949 zvyčajne vedú túto dokumentáciu ako štandardnú prax.
Mechanický stav a forma
Požiadajte o vlastnosti žíhané alebo opracované v závislosti od vášho ďalšieho procesu. Tvrdosť, veľkosť zrna a vnútorné napätie ovplyvňujú správanie sa pri obrábaní a výkon finálnych komponentov. Rovnako praktický je aj tvarový faktor: a medená tyč hodí sa na výrobu založenú na obrábaní, zatiaľ čo doskové, rúrkové a cieľové formy pokrývajú väčšinu ostatných trás.
Veľkoobchodný výrobca medených tyčí, spoločnosť s medenými tyčami - Ningbo Chuangrun New Mater Ningbo Chuangrun je výrobca medených tyčí a spoločnosť s medenými tyčami, naša medená tyč je navrhnutá pre presné aplikácie, spĺňa... Zobraziť produkt → Balenie a skladovanie
Nepodceňujte ani balenie. Meď vysokej čistoty pri izbovej teplote vo vlhkom vzduchu pomaly oxiduje, pričom povrch sfarbuje do hneda a vytvára nevodivé filmy. Dodávatelia, ktorí dodávajú v zapečatených obaloch prepláchnutých dusíkom alebo vo fóliových obaloch s vysúšadlom, ukazujú, že materiálu rozumejú. Ak prút alebo terč dorazí s viditeľnými oxidmi, história uloženia je už podozrivá.
Nákup od výrobcu, ktorý riadi čistenie, tavenie, odlievanie a spracovanie v jednom zariadení, skracuje čas kvalifikácie a udržuje konzistenciu šarží pod jednou strechou. Ningbo Chuangrun New Materials prevádzkuje päť výrobných miest a interne pokrýva celý reťazec, čo dáva zákazníkom jediný bod zodpovednosti za čistotu od taveniny až po hotovú formu a jednoduchšiu komunikáciu pri zmene špecifikácií.
Často kladené otázky
Je meď 4N rovnaká ako meď bez obsahu kyslíka?
Č. 4N sa vzťahuje na čistotu kovu 99,99 %. Bezkyslík je samostatným obmedzením obsahu kyslíka. Bežnou kombináciou je meď OFHC, ktorá je čistá 99,99 % a v podstate bez kyslíka.
Ktoré testovacie metódy potvrdzujú čistotu medi?
Najspoľahlivejšou kombináciou je GDMS alebo ICP-MS pre kovové nečistoty a analýza fúzie inertného plynu pre kyslík, dusík a vodík. Užitočná správa uvádza každý prvok v dieloch na milión namiesto zobrazenia iba čísla celkovej čistoty.
Potrebuje každá aplikácia 6N meď?
Nie. Vyššia čistota zvyšuje náklady a zvyšuje ťažkosti pri spracovaní. Väčšina elektronických komponentov pracuje s triedami 4N alebo 5N; 6N je vyhradený pre najcitlivejšie polovodičové a pokročilé nanášacie aplikácie, kde jedna nečistota na milión môže zmeniť výkon zariadenia.
Prečo sa dve šarže rovnakej nominálnej triedy správali v našom procese odlišne?
Pravdepodobnými príčinami sú rozdiely v obsahu kyslíka, štruktúre zŕn alebo vnútorné napätie z predchádzajúceho opracovania a žíhania. Dva materiály 4N sa môžu správať odlišne, ak jeden bol vákuovo roztavený a druhý nie, a preto si história procesu zaslúži rovnakú pozornosť ako certifikát čistoty.
Prečo je meď vysokej čistoty drahšia ako štandardná meď?
Cenový rozdiel pochádza z vybavenia, energie a overovania. Vákuové tavenie, kontrolované odlievanie, analytické testovanie s vysokým rozlíšením a prísnejšie výťažky zvyšujú náklady. Vyššia čistota znamená aj nižšiu toleranciu šrotu alebo odchýlky procesu, takže výrobca absorbuje viac internej prepracovania pred odoslaním materiálu.
