Kovy s mimoriadne vysokou čistotou: Prečo teraz záleží na 5N-7N Ti, Ni, Cu

Globálny dopyt po kovoch s mimoriadne vysokou čistotou už nie je okrajovým problémom obstarávania – v súčasnosti predstavuje riziko v poprednom dodávateľskom reťazci pre polovodičové továrne, letecké prvotriedne produkty a výrobcov batérií. Kupujúci, ktorí dnes hodnotia výrobcu kovov s mimoriadne vysokou čistotou, prezerajú cenníky a namiesto toho sa pýtajú tri otázky: môže byť stupeň čistoty 5N, 6N alebo 7N overený šaržou po šarži, môže byť materiál dodaný v presnej forme, ktorú proces vyžaduje (ingot, terč, prášok alebo odparovacia peleta) a či môže dodávateľ držať túto kvalitu konzistentne v rozsahu. Titán, nikel, tantal, niób, meď, kobalt a molybdén sú stredobodom tohto posunu a dodávatelia, ktorí môžu preukázať vysledovateľnú čistotu, sa stávajú predvolenou voľbou pre získavanie polovodičových kovov.

Prečo stupne čistoty 5N, 6N a 7N pretvárajú rozhodnutia o obstarávaní

Stupeň čistoty je vyjadrený ako počet deviatok v obsahu kovu – 5N sa rovná 99,999 percentám čistoty, 6N sa rovná 99,9999 percentám a 7N sa rovná 99,99999 percentám. Rozdiel medzi známkami vyzerá na papieri malý, ale v praxi nie je lineárny. Prechod z 5N na 6N zvyčajne znamená zníženie celkového obsahu nečistôt o faktor desať a materiály s vysokou čistotou triedy 7N vyrába len malý počet výrobcov na celom svete z dôvodu požadovanej kapacity tavenia elektrónovým lúčom a čistenia roztavenej soli.

Stupeň čistoty	Úroveň čistoty	Typické celkové nečistoty	Bežné formuláre	Typický prípad použitia
5N	99,999 %	~10 ppm	Špongia, ingot, tyč, prášok	Všeobecné letecké a priemyselné legovanie
6N	99,9999 %	~1 ppm	Naprašovací terč, odparovací materiál	Pokročilá výroba logiky a pamäťových čipov
7N	99,99999 %	~0,1 ppm	Ultra jemný terč, presná doska	Špičkové polovodičové uzly, výskum

Ningbo Chuangrun (CRNMC) je jednou z iba štyroch spoločností na svete, ktoré sú schopné vyrábať titán s mimoriadne vysokou čistotou v priemyselnom meradle pomocou vlastného procesu elektrolytického čistenia roztavenej soli v kombinácii s tavením vákuovým elektrónovým lúčom.

Výroba polovodičov je jediným hnacím motorom najväčšieho dopytu

Každá nová továreň na doštičky, ktorá prichádza online, pridáva priamy ťah na materiály s vysokou čistotou – najmä na naprašovacie terče a odparovacie materiály používané na nanášanie tenkých vodivých a bariérových vrstiev na doštičku. Keď sa fabriky posúvajú smerom k menším uzlom, tolerancie kontaminácie sa sprísňujú a stupeň 6N alebo 7N sa stáva skôr kvalifikačnou požiadavkou než prémiovou možnosťou.

Indexovaný rast spotreby polovodičových kovov s vysokou čistotou, 2021 = 100, na základe agregovaných údajov o rozšírení kapacity továrne.

4 výrobcovia celosvetovo vyrábajúci titán s mimoriadne vysokou čistotou v priemyselnom meradle

7 skupiny kovov v aktívnej dodávke vysokej čistoty: Ti, Ni, Nb, Cu, Co, Ta, Mo

101 patenty týkajúce sa technológie rafinácie a spracovania s ultra vysokou čistotou

Preskupenie dodávateľského reťazca tlačí kupujúcich ku kvalifikovaným dodávateľom

Kontroly vývozu kritických a strategických kovov spôsobili, že obstarávanie z jednej krajiny a jediného dodávateľa je viditeľným rizikom pre obstarávacie tímy. Kupujúci reagujú kvalifikáciou druhého alebo tretieho dodávateľa polovodičových kovov skôr v cykle návrhu, namiesto toho, aby čakali na nedostatok, aby si vynútili rozhodnutie. Rozdiel v čistote medzi triedami nižšie ukazuje, prečo je náhrada nižšej triedy zriedka jednoduchou výmenou.

10 ppm

1 ppm

0,1 ppm

Relatívny celkový obsah nečistôt podľa stupňa čistoty. Šírky pruhov sú ilustratívne, nie v lineárnej mierke.

Odporúčané kovové výrobky s mimoriadne vysokou čistotou

Prierez produktom tvorí dopyt kupujúcich najčastejšie, od polovodičových naprašovacích terčov až po superzliatiny leteckého priemyslu.

Titánový terč Rozprašovací terč

Medený terč Nanášanie naprašovaním

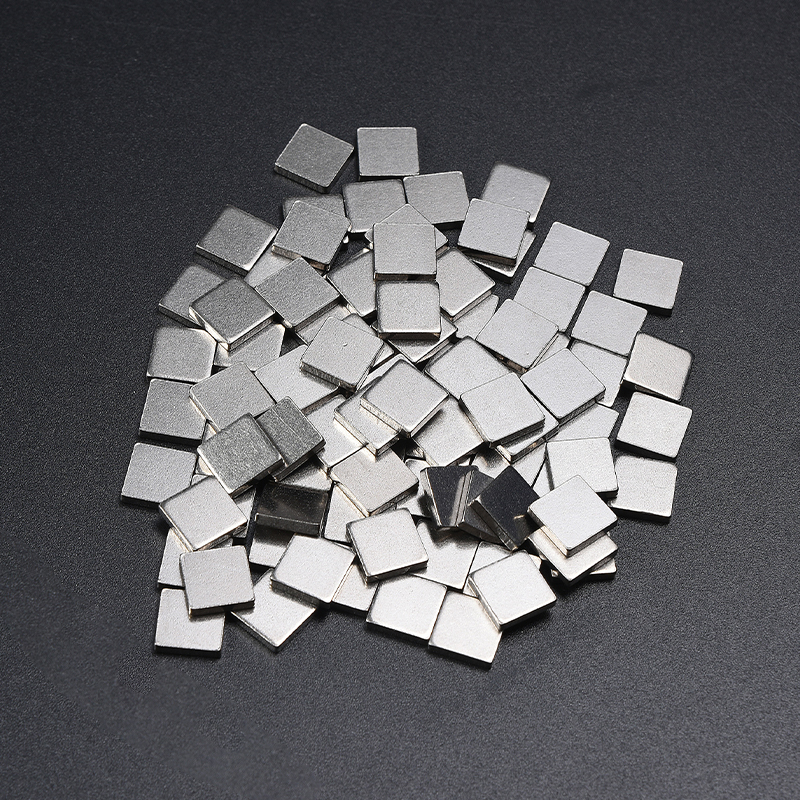

Niklový blok Polovodičový stupeň

Tantalový ingot Vysokoteplotná zliatina

Zliatina TC4 ELI Superzliatinový materiál

Od materiálov na odparovanie po ciele naprašovania: Zosúladenie správnej formy produktu

Stupeň čistoty odpovedá iba na polovicu otázky týkajúcej sa zdrojov. Fyzická forma materiálu sa musí zhodovať s procesom nanášania alebo výroby a práve tu má dodávateľ Ti vysokej čistoty s vlastným tavením, odlievaním a presným obrábaním skutočnú výhodu oproti obchodnej spoločnosti, ktorá ďalej predáva zásoby tretích strán.

Formulár produktu	Spracujte, čo slúži	Reprezentatívne kovy
Rozprašovací terč	Fyzikálne nanášanie pár na doštičky a displeje	Titán, meď
Odparovací materiál	Vákuová tepelná a e-lúčová odparovacia vrstva	Titán, nikel
Prášok	3D tlač, MIM, prášková metalurgia	Titán, molybdén
Ingot a tanier	Konštrukčné a presne opracované komponenty	Meď, nikel, niób

Superzliatinové materiály pre kozmonautiku a vysokoteplotné aplikácie

Mimo továrne zostávajú vysoko čisté zliatiny titánu a tantalu kritické pre komponenty motora, lopatky turbíny a konštrukčné časti draku lietadla, ktoré si musia udržať pevnosť a odolnosť voči korózii pri trvalom žiarení. TC4 ELI a podobné zliatiny titánu s nízkou intersticiálnosťou sú špecifikované práve preto, že únavovú životnosť určuje obsah stopového kyslíka a dusíka, nielen objemové zloženie.

Tantal si zachováva pevnosť nad 2 000 stupňov Celzia a odoláva väčšine korozívnych médií, vďaka čomu je štandardom v komponentoch turbín a spaľovacích komôr.

Vysoko čistý titán ponúka pomer pevnosti k hmotnosti, ktorému sa konštrukčný hliník a oceľové zliatiny nevyrovnajú, s vynikajúcou odolnosťou proti korózii.

Vďaka vysokému bodu topenia a tepelnej vodivosti molybdénu je vhodný pre výmurovky pecí, vykurovacie telesá a konštrukčné časti letectva.

Čo je potrebné skontrolovať pred výberom dodávateľa polovodičových kovov

Konzistencia čistoty a vysledovateľnosť COA – 34 %
Prispôsobenie a dodacia lehota – 26 %
Certifikáty: ISO, IATF, REACH – 22 %
Súlad s vývozom a logistika – 18 %

Požiadajte o certifikát o analýze každej šarže, nielen prvej zásielky vzorky.
Potvrďte, či je čistota overená interne alebo prostredníctvom nezávislého testovania treťou stranou.
Skontrolujte, či výrobca taví a zušľachťuje kov sám alebo predáva polotovary.
Pozrite si limity prispôsobenia veľkosti, hmotnosti a balenia pre váš konkrétny proces.
Pred zadaním objednávky si vyjasnite exportnú dokumentáciu a licencovanie kontrolovaného materiálu.

Stratégia získavania zdrojov pre ďalší nákupný cyklus

Kvalifikujte sa skôr. Zahrňte do schvaľovacieho procesu druhý zdroj materiálov s vysokou čistotou skôr, ako si nedostatok vynúti rozhodnutie.

Priraďte známku uzlu. Neuvádzajte príliš 7N tam, kde 5N alebo 6N spĺňa procesné okno; nešpecifikujte tam, kde nie.

Overte si hĺbku výroby. Uprednostňujte dodávateľov, ktorí tavia, čistia a strojujú vo vlastnej réžii, pred predajcami materiálov tretích strán.

Kupujúci, ktorí považujú stupeň čistoty, formu produktu a sledovateľnosť dodávateľa za jedno spojené rozhodnutie – namiesto troch samostatných riadkových položiek – majú najlepšiu pozíciu, keďže dopyt po polovodičoch a leteckom priemysle po kovoch s mimoriadne vysokou čistotou neustále rastie.
